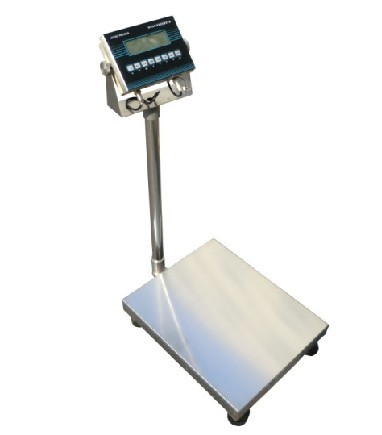

XK3150-EX防爆儀表4-20mA如何連接DCS
4~20mA 功能說明
2.5 4 4~A 20mA 輸出功能連接
技術參數：
精度： 采用 16 位 DA，誤差小于 0.1%；
外部可接負載：0 歐姆~500 歐姆
接線方法：
接線時，4-20mA 負載輸入端接航空插頭 4 腳，負載的接地端接航空插頭 5 腳。
測試方法：
在 4~20mA 的航空插頭 4 腳接入負載（如 250 歐姆電阻）一端，然后把萬用表置于電流
檔，紅表筆接負載的另一端，黑表筆接航空插頭 5 腳，此時可測得輸出電流。
校準方法：
1、按[ ]和[ ]標定進入 C32，顯示[out-4]，此時輸出電流應為 4mA。
2、切換測試電流點：如按[↑]顯示[out-5]，如按[↓]顯示[out-20]，此時輸出電流應
為 20mA.
3、調整電流：如果測的電流和實際輸出電流存在偏差，可以通過按[ ]或[ ]調整
[out- 4]和[out-20]兩點進行修正。
功能描述：
4~20mA 分別對應零點和滿量程。如果按[去皮]后，重量對應從 4mA 開始對應。
設置 C31=0 為 0~20mA 輸出模式，=1 為 4~20mA 模式。
如果需要 0~5V 電壓輸出，只需將 C31 設置為 0，然后在電流輸出的兩端接一個 250 歐姆的
2.5 4 4~A 20mA 輸出功能連接
技術參數：
精度： 采用 16 位 DA，誤差小于 0.1%；
外部可接負載：0 歐姆~500 歐姆
接線方法：
接線時，4-20mA 負載輸入端接航空插頭 4 腳，負載的接地端接航空插頭 5 腳。
測試方法：
在 4~20mA 的航空插頭 4 腳接入負載（如 250 歐姆電阻）一端，然后把萬用表置于電流
檔，紅表筆接負載的另一端，黑表筆接航空插頭 5 腳，此時可測得輸出電流。
校準方法：
1、按[ ]和[ ]標定進入 C32，顯示[out-4]，此時輸出電流應為 4mA。
2、切換測試電流點：如按[↑]顯示[out-5]，如按[↓]顯示[out-20]，此時輸出電流應
為 20mA.
3、調整電流：如果測的電流和實際輸出電流存在偏差，可以通過按[ ]或[ ]調整
[out- 4]和[out-20]兩點進行修正。
功能描述：
4~20mA 分別對應零點和滿量程。如果按[去皮]后，重量對應從 4mA 開始對應。
設置 C31=0 為 0~20mA 輸出模式，=1 為 4~20mA 模式。
如果需要 0~5V 電壓輸出，只需將 C31 設置為 0，然后在電流輸出的兩端接一個 250 歐姆的
電阻，從電阻兩端取的 5V 電壓。
